技术特点
OptiTrack摄像头可与多款软件工具一同使用;
可将数据以C3D格式实时导出至FaceRobot、 MotionBuilder和DAZ Studio软件中使用;
具备场景音频及视频录制功能,为后期编辑提供了有力工具;
应用范围
动画制作、定位导航、虚拟现实、步态分析、心理学研究、认知学研究、人体运动分析等全身动作之各种应用。
基本配置
组件 |
数量 |
FLEX:V100R2摄像头 |
6 |
ARENA全身动作捕捉软件 |
1 |
OptiHub连接器 |
1 |
硬件密钥 |
1 |
校准角尺 |
1 |
校准棒 |
1 |
同步电缆:30英尺(9.3米) |
1 |
USB电缆:5米 |
6 |
USB电缆:16英尺(4.96米) |
1 |

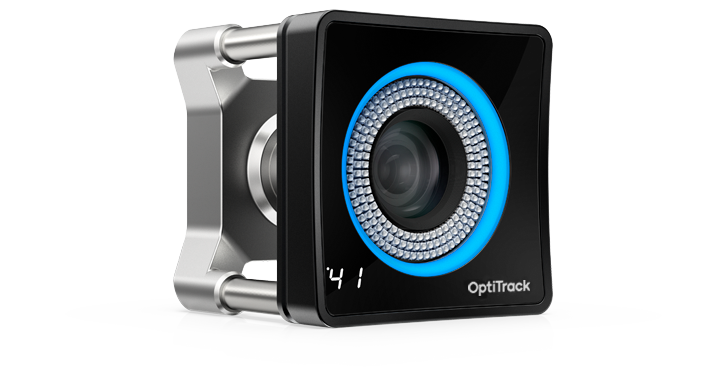

相机
通过USB同步和供电,不需要额外的同步线、电源线。内置可更换镜头,3.5,4.5,5.5mm三种镜头可选,低畸变,高通光量,适合多种应用;片上MJPEG压缩,可以是数据量压缩为原来的1/10,可以用USB总线进行灰度图像的传输;片上预处理功能,Marker点提取红外LED高亮模式,提供更高的LED亮度,可以扩大捕捉范围,采用更小的标记点;相机的曝光时间、帧速可调。
帧速率:100hz
快门时间:1ms~20us
分辨率:640x480
可以输出:预处理图像,灰度图像,预处理目标物,MJPEG压缩后的图像
高速USB2.0接口,Mini USB B-type
延时:10ms
精度:亚毫米
软件
ARENA是一款直观的动作捕捉软件,结合了数据捕捉、编辑和输出等功能。运动捕捉技术可以给动画人物赋予自然逼真的动作效果,但通常设备安装比较复杂,需要进行大量的人员培训,而且还必须由多个操作人员共同协作完成。而借助ARENA软件,用户既可以充当操作员又可以作演员,提供了空前的灵活性。ARENA软件与OptiTrack FLEX:V100R2摄像头等动作捕捉工具配合使用,为用户提供了准确的捕捉数据,并可对最终输出序列进行控制。
单用户控制:配有用户自定义计时器,用于对捕捉流程进行控制,还具有实时3D试图反馈功能,用户一个人即可充当操作员又可以作演员;
轻松摄像头校准:最多可对24台摄像头进行校准,捕捉范围可达400(20'×20')平方英尺(6.1×6.1m37.2m2),具有捕捉预览功能,一般校准时间在5分钟以内;
骨架和标记物自动分配:此流程过去通常需要几小时,现在只需要几分钟即可完成,简单易用的骨架程序可以自动进行骨架与标记物分配;
实时数据捕捉:实时预览动作捕捉数据,并配有全身数据处理功能;
内置数据编辑器:高级编辑工具,让用户能对他们的捕获数据进行编辑;
灵活的数据导出:以BVH、C3D等格式实时导出至MotionBuilder7.5版软件。
